Digitus CAT 7 S/FTP data cable - installation cable, 1000 m, simplex, Dca-s2, d1, a1
Digitus CAT 7 S/FTP data cable - installation cable, 1000 m, simplex, Dca-s2, d1, a1
Shipping costs
Lieferzeit: Sofern im Artikel nicht anders angegeben, erfolgt die Lieferung innerhalb von 1–3 Werktagen nach Zahlungseingang.
Lieferungen sind aktuell nur innerhalb Deutschlands möglich. Für Auslandsschiffahrten wende dich bitte an unseren Support.

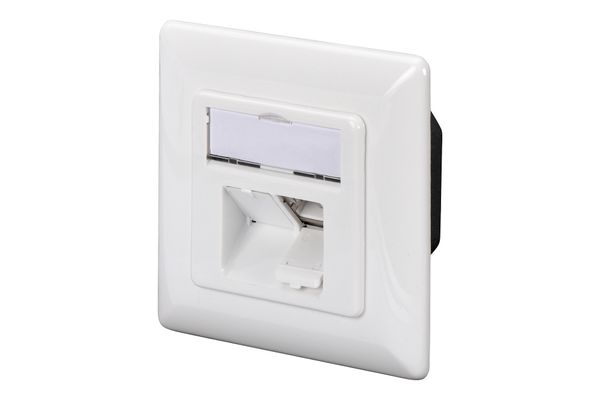

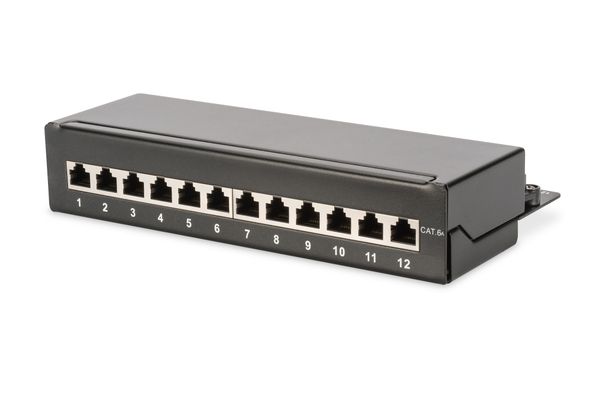

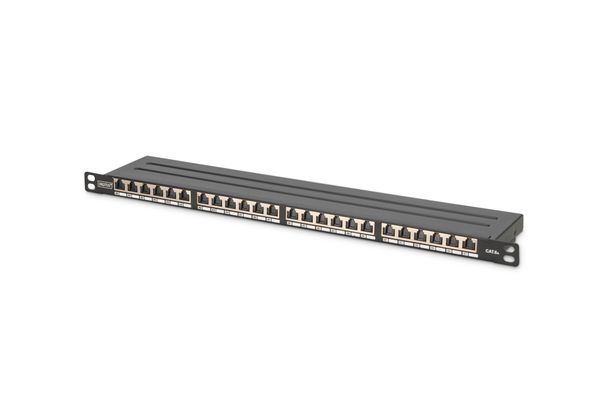

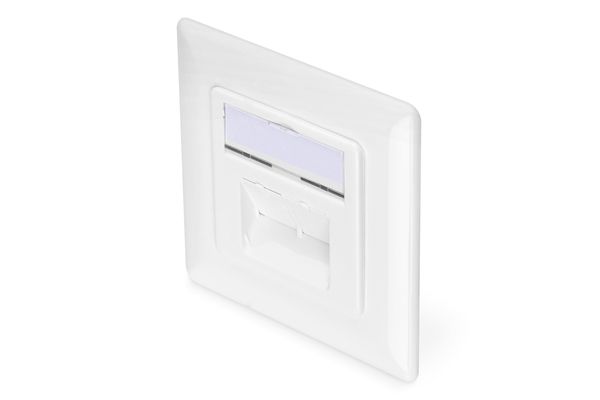

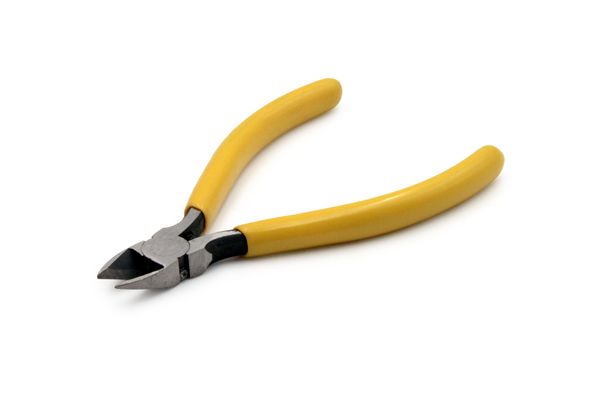

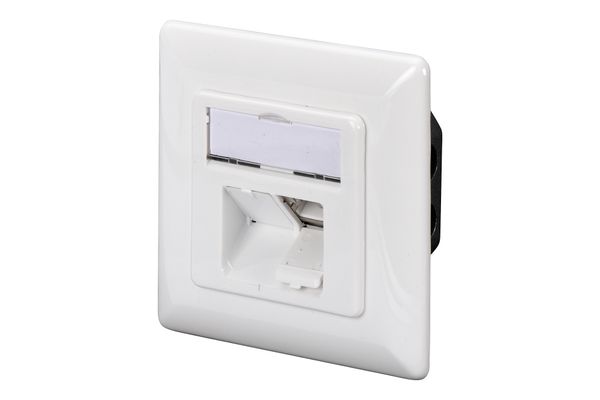

Accessories 7
Highlights
-
Outer sheath: Dca-s2 d1 a1 acc. to EN 50575; LSZH
-
Weight (kg/km): 49.5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
-
Physical properties:
-
Phase delay: 450 nS/100 m max.
-
NVP: 79%
-
Impedance: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
-
Coupling attenuation: CA-Type 1b
-
Electrical properties:
-
Insulation resistance: 5 GOhm x km min.
-
Installation temperature range: 0 °C to +50 °C
-
Strain relief: 150N max.
-
Color: Orange (RAL 2008)
-
Total number of insulated conductors: 8, twisted into 4 pairs
-
Capacitance: 45 pF/m nominal @ 1 KHz
-
Time delay: 10 nS/100 m max.
-
Capacitance unbalance (pair-earth): 1.6 pF/m max. @ 1 KHz
-
Overall shielding: copper braiding
-
System(s) of assessment and verification of constancy of performance: System 3
-
Shielding of the individual pairs: aluminum-laminated polyester film, covers 100%
-
Transport and storage temperature range: -20 °C to +60 °C
-
Static bending radius: 4x AD mm min.
-
Conductor: Bare copper wire, AWG 23/1
-
Outer diameter simplex (nominal): 7.0 mm (Eca); 7.2 mm (Dca); 7.5 mm (Cca); 7.5 mm (B2ca)
-
Insulation: SFS-PE (foamed polyethylene jacket)
-
Outer sheath thickness (nominal): 0.50 mm (Eca); 0.52 mm (Dca); 0.60 mm (Cca); 0.60 (B2ca)
-
Separation class: "d" according to EN 50174-2
-
DC resistance: 95 Ohm/km max. (2% max. unbalanced resistance)
-
Mechanical properties:
-
Dynamic bending radius: 8x AD mm min.
-
Loop resistance: 190 Ohm/km max. (2% max. unbalanced resistance)
-
Operating temperature range: -20 °C to +50 °C
-
Outer sheath: Eca to B2ca in accordance with EN 50575; LSZH
-
Color code: Blue-white, orange-white, green-white, brown-white
-
Operating voltage: 72 Vdc max.
Description
- 10GBit Ethernet
- 1200 MHz transmission frequency
- Permanent Link certified
- PoE, PoE+, 4PPoE (IEEE 802.3af;3at;3bt)
- BauPVO class Dca-s2 d1 a1
The Digitus Cat 7 installation cable is designed for use in structured data centers and building cabling in accordance with ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. The cable is ideal for the transmission of analog and digital data and supports PoE, PoE+, 4PPoE (IEEE 802.3af;3at;3bt). The shield structure consists of individually shielded pairs with a tinned copper braid, which ensures excellent shielding and electrical values.
Specifications
About this item
About this item
- Item No.
- 159037
- EAN
- 4016032300786
- Manufacturer No.
- DK-1743-VH-10
Specs
Features
- Twisted pair coupling type
- 4x2
- AWG wire size
- 23/1
- Conductor type
- Solid
- Cable shielding
- S/FTP (S-STP)
- Connector shield material
- Metal foil
- Cable length
- 1000 m
- Product colour
- Orange
- Country of origin
- China
- Connector 1
- No
- Connector 2
- No
- Cable standard
- Cat7
- Jacket material
- Low smoke zero halogen (LSZH)
- Cable fire class
- Dca
Certificates
- Certification
- CPR class Dca
Packaging data
- Package volume
- 105875 cm³
- Package depth
- 550 mm
- Package height
- 350 mm
- Package width
- 550 mm
- Package weight
- 54.2 kg
Logistics data
- UK Trade Tariff code
- 85444920
- Harmonized System (HS) code
- 84733080
Technical details
- Shielding type
- Foil + braiding
